磁粉探傷試験とは

原理

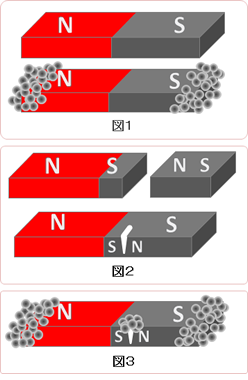

磁石を鉄片や鉄粉の中に入れると、両端部に多く付着し、中央部分にはほとんど付着しません。これは、磁石の両端、すなわちN極とS極が最も吸引力が強いためです。(図1)

この磁石を2つに切り、N極とS極を別々にしようとしても、新たにそれぞれにS極とN極ができます。 さらに、磁石に切れ目を入れるだけでも、切れ目の両側はN極とS極となります。(図2)

この切れ目を入れた磁石に鉄粉をまくと、磁粉はN極とS極に集まりますので、両端だけでなく、切れ目にも鉄粉が集まります。(図3)

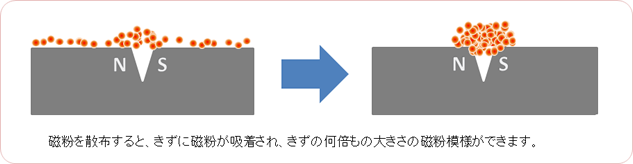

きずがある試験体を磁化した場合、先ほどの磁石の切れ目と同様に、きずの両側はそれぞれN極とS極になります。このため、磁粉を振りかけると、きずの周りに磁粉が集まり、きずの何倍もの大きさのの磁粉模様が発生します。
さらに、磁粉探傷検査では、蛍光物質や染料で着色された磁粉を使用するため、簡単に磁粉模様を見つけることができます。
このように、磁粉探傷検査では、試験体を磁石のように磁化することにより、きずにN極とS極を発生させ、磁粉を吸着させて検査を行います。
