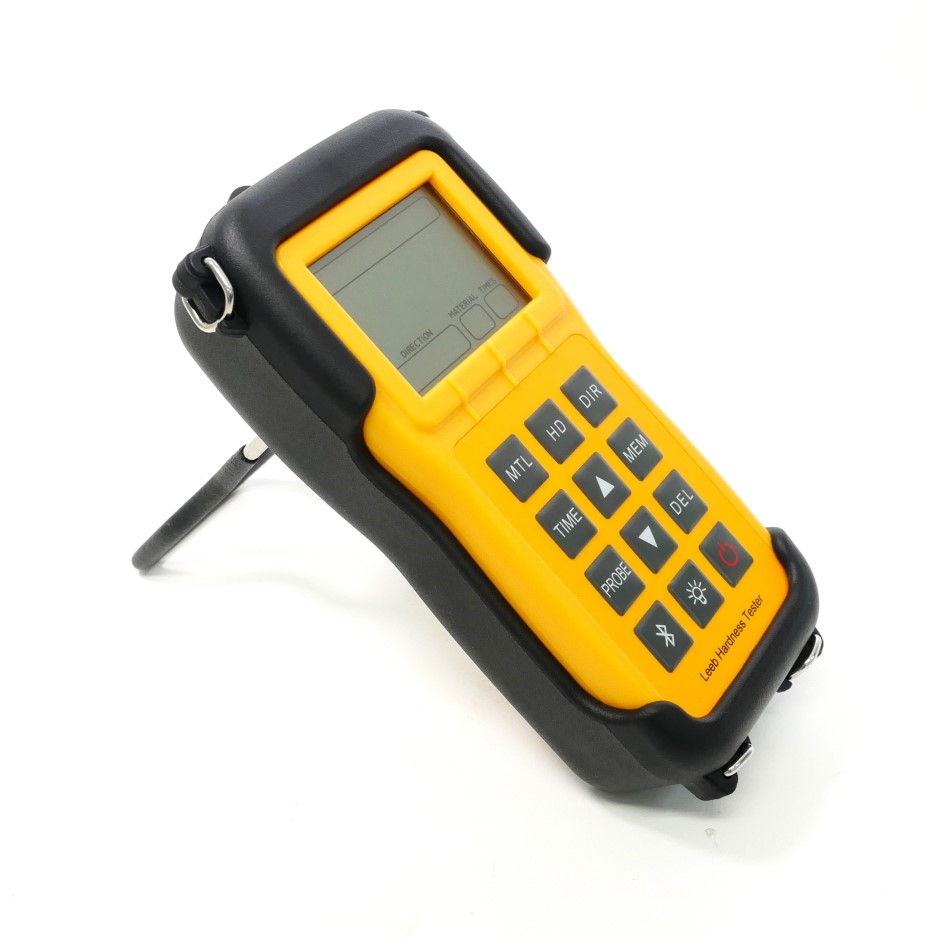

リバウンド式硬度計(リーブ硬さ計)
Cタイプ 硬化層・薄物・小物用
型番 KH-160C
価格 126,000円（税込 138,600円）
6,300ポイント（円分）通常２～３週間以内
インパクトデバイス（センサー）と本体のセパレートタイプ
硬化層・薄物・小物測定用のインパクトデバイスCが付属
FEATURE 特長
- 硬化層・薄物・小物用専用のインパクトデバイス
- 大きく見やすいディスプレイ ＆ 暗所での測定も可能なバックライト
- ダイレクトキー＆標準付属のプロテクトケース
- インパクト方向補正（D、DC、DL、Gタイプのみ）
- 100グループ保存可能な内部メモリ
動画
【測定方法】
【校正方法】

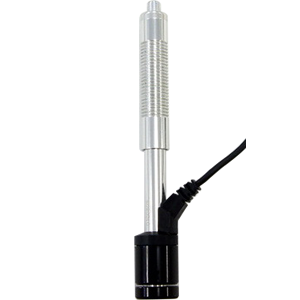

硬化層・薄物・小物用専用のインパクトデバイス
加工表面の最小薄さ0.2mmから測定可能
材質グループ、スケール（硬さ単位）対応表
| 材質 | インパクトデバイス C | ||||||
|---|---|---|---|---|---|---|---|
| HL | HB | HV | σb | HRC | HRB | HS | |
| 鉄、鋳鉄 | ○ | ○ | ○ | ○ | ○ | ||
| ねずみ鋳鉄 | |||||||
| 球状黒鉛鋳鉄 | |||||||
| 鋳造アルミ （アルミニウム） |
|||||||
| 黄銅 | |||||||
| 青銅 | |||||||
| 銅 | |||||||
| ステンレス | |||||||
| 鍛鋼 | |||||||
| 合金工具鋼 | |||||||

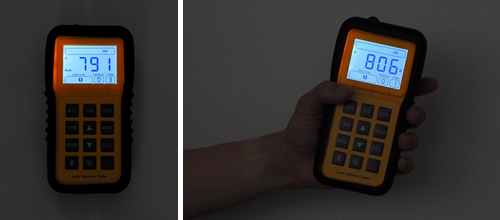

大きく見やすいディスプレイ ＆ 暗所での測定も可能なバックライト
暗所でも見やすい明るいバックライト
ダイレクトキー ＆ 標準付属のプロテクトケース
圧倒的な使いやすさ！ 各設定をダイレクトに設定可能

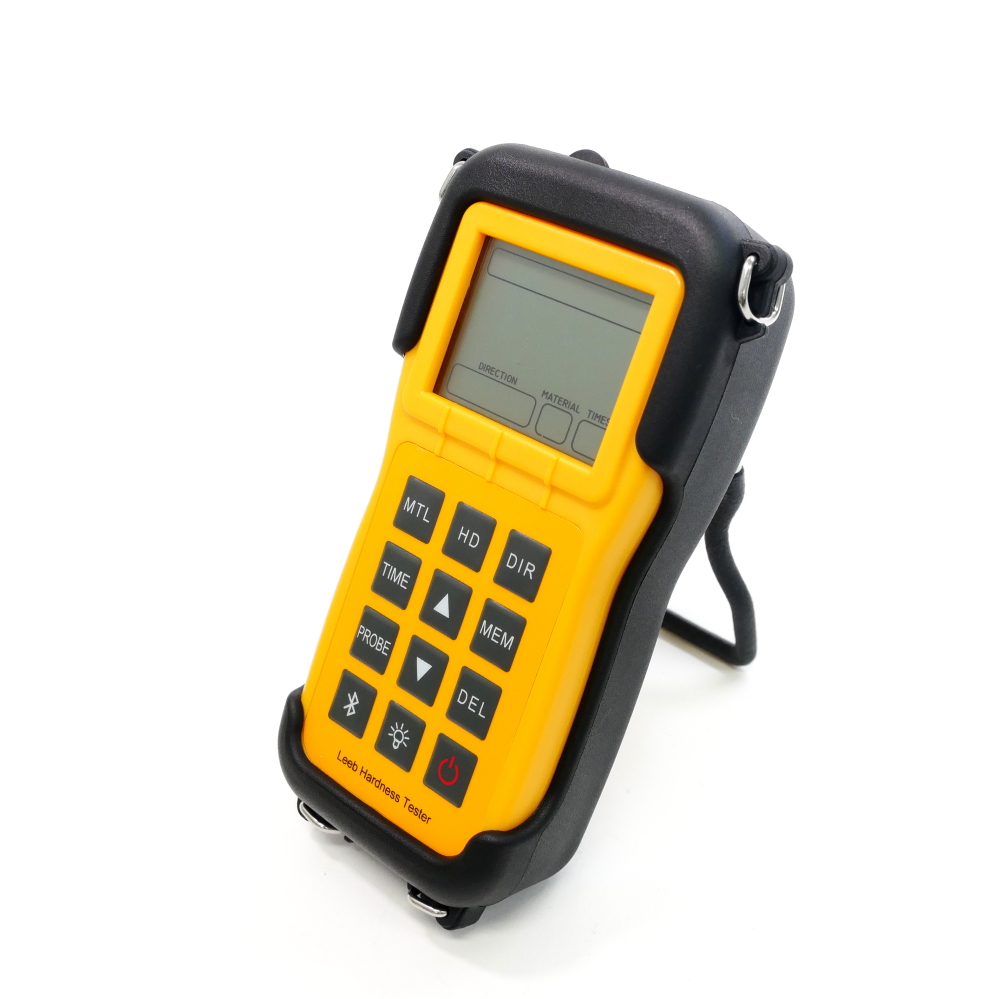

本体を保護するプロテクトケースが標準で付属
インパクト方向補正（D、DC、DL、Gタイプのみ）
インパクト方向を設定（↓↙←↖↑）することで、誤差を自動で補正
※インパクトデバイスCタイプは、インパクト方向補正機能に対応していません。
↓方向のみ測定が可能です。
100グループ保存可能な内部メモリ

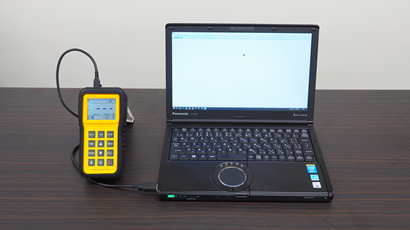

保存したデータは付属ソフトウェアでパソコンに転送可能
SPECIFICATION 仕様
| 寸法 | 153×76×37mm |
|---|---|
| 重量 | 280g |
| 測定範囲 | HLC 350-960、HV 80-996、HB 80-683、HS 31.9-102.3、HRC 30.4-69.5 ＊測定物により異なります。 |
| インパクトデバイス | Cタイプ（硬化層・薄物・小物用） |
| 精度 | ±10HLC（HLC＝800） |
| 硬さスケール | HL（リーブ）、HRC（ロックウェルC）、HRB（ロックウェルB）、HV（ビッカース）、HB（ブリネル）、HS（ショア） *インパクトデバイスCタイプ使用時は、HL（リーブ）、HRC（ロックウェルC）HV（ビッカース）、HB（ブリネル）、HS（ショア）のみ設定可能です。 |
| 材料グループ | 鉄・鋳鉄、ねずみ鋳鉄、球状黒鉛鋳鉄、アルミニウム（鋳造アルミ）、黄銅、青銅、銅、ステンレス *インパクトデバイスCタイプ使用時は、鋼のみ設定可能です。 |
| 表示項目 | 硬さスケール、測定値、平均値、材質、インパクト方向 |
| メモリ | 100グループ（各グループには最大7件のデータを保存） |
| 出力 | USB、Bluetooth（オプション） |
| 電源 | 単3電池×2本 |
| 動作温度 | －10℃〜50℃ |
| 材質 | インパクトデバイス D / DC | インパクトデバイス DL | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HL | HB | HV | σb | HRC | HRB | HS | HL | HB | HV | σb | HRC | HRB | HS | |
| 鉄、鋳鉄 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| ねずみ鋳鉄 | ○ | ○ | ○ | |||||||||||
| 球状黒鉛鋳鉄 | ○ | ○ | ○ | |||||||||||
| 鋳造アルミ （アルミニウム） |
○ | ○ | ○ | |||||||||||
| 黄銅 | ○ | ○ | ○ | ○ | ||||||||||
| 青銅 | ○ | ○ | ○ | |||||||||||
| 銅 | ○ | ○ | ○ | |||||||||||
| ステンレス | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||||
| 鍛鋼 | ○ | ○ | ○ | |||||||||||
| 合金工具鋼 | ○ | ○ | ○ | ○ | ||||||||||
| 材質 | インパクトデバイス G | インパクトデバイス C | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HL | HB | HV | σb | HRC | HRB | HS | HL | HB | HV | σb | HRC | HRB | HS | |
| 鉄、鋳鉄 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| ねずみ鋳鉄 | ○ | ○ | ||||||||||||
| 球状黒鉛鋳鉄 | ○ | ○ | ||||||||||||
| 鋳造アルミ （アルミニウム） |
||||||||||||||
| 黄銅 | ||||||||||||||
| 青銅 | ||||||||||||||
| 銅 | ||||||||||||||
| ステンレス | ||||||||||||||
| 鍛鋼 | ||||||||||||||
| 合金工具鋼 | ||||||||||||||
| 材質 | 測定範囲 | ||||||
|---|---|---|---|---|---|---|---|
| HL | HB | HV | σb | HRC | HRB | HS | |
| 鉄、鋳鉄 | 350-960 | 80-683 | 80-996 | 774-1710 | 19.8-68.5 | 59.6-99.6 | 26.4-99.5 |
| ねずみ鋳鉄 | 440-650 | 140-334 | 782-2058 | ||||
| 球状黒鉛鋳鉄 | 416-660 | 140-387 | 747-1888 | ||||
| 鋳造アルミ （アルミニウム） |
200-560 | 30-159 | 736-2026 | ||||
| 黄銅 | 200-550 | 40-173 | 781-2045 | 13.5-95.3 | |||
| 青銅 | 300-700 | 60-290 | 1170-2639 | ||||
| 銅 | 200-690 | 45-315 | 740-1725 | ||||
| ステンレス | 300-960 | 80-647 | 83-976 | 850-1947 | 19.8-68.5 | 59.6-99.6 | 26.4-99.5 |
| 鍛鋼 | 400-802 | 142-651 | 742-1845 | ||||
| 合金工具鋼 | 300-960 | 83-976 | 375-788 | 22.6-69 | |||
| 測定物 | 測定物重量 | 最小厚さ | 表面粗さ(推奨) | ||||
|---|---|---|---|---|---|---|---|
| インパクトデバイス | 支持台・グリス | 支持台 | 支持台不要 | 測定物 | 硬化層深さ | ISO | Ra |
| D, DC | 0.05〜2 kg | 2.5 kg | 5 kg以上 | 3 mm | .8 mm | N7 | 2 |
| G | 0.5〜5 kg | 5〜15 kg | 15 kg以上 | 10 mm | - | N9 | 7 |
| C | 0.02〜0.05 kg | 0.5〜1.5 kg | 1.5 kg以上 | 1 mm | 0.2 mm | N5 | 0.4 |
◆支持台・グリス 定盤など重さのある安定した台の上で測定する。台と測定物の間にグリスまたは粘性の高い油を塗布する。
◆支持台 安定した台の上で測定する。
ACCESSORIES 付属品
- 試験片
- USBケーブル
- ソフトウェア
- ブラシ
- プロテクトケース
- 単3電池×2本
- キャリングケース
- 取扱説明書（和文）
- 校正証明書、検査成績書、トレーサビリティー体系図
- 保証書（2年）
