管内カメラ
管内検査カメラは、配管内にカメラヘッド・ケーブルを挿入し、モニターに表示される映像をもとに配管内を観察するための装置です。配管を切断したり穴を開けたりすることなく、配管内の異物・錆・閉塞や損傷などを発見することができます。このため、水道・ガス・電気等のインフラ設備や、石油・化学プラント配管、工場・マンション等の幅広い分野で使用されています。
NDTマートでは、軽量な標準タイプの管内検査カメラと、ケースにモニターを内蔵したケース一体型の管内検査カメラの2種類を販売しています。また、様々な配管に対応できるように、複数サイズのカメラヘッドとケーブルを用意しています。ケーブルやカメラヘッドをご希望のサイズにカスタマイズすることもできます。お気軽にお申し付けください。
More
＜目視検査とは＞
目視検査とは、試験技術者の目視により行う検査手法で、試験体の形状、色、粗さ、欠陥の有無などを観察します。目視検査は、直接肉眼で観察する「直視目視」と、ビデオスコープなどを用いて間接的に観察する「間接目視」に分けられます。
＜主な用途＞
・水道・ガス設備
・排水管、ガス管などの地中埋設管
・ビル・マンションの建物診断
・住宅の壁・床下・天井裏
・電力・石油・化学プラントの配管内部
・ボイラー・熱交換器
・航空機や自動車のエンジン内部
＜観察可能な内部状況＞
・異物
・腐食
・閉塞
・ひび
・損傷
・砂等の夾雑物
・管内部のシールコート
・塗装やライニングの劣化状況
製品情報

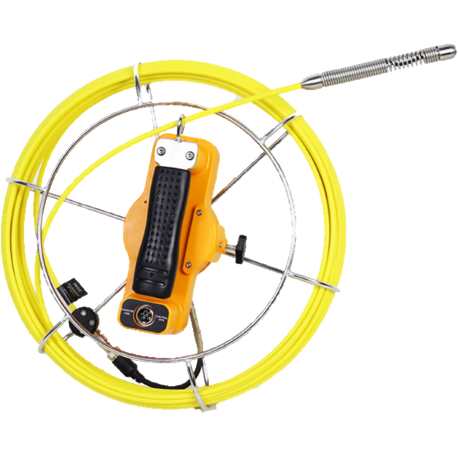

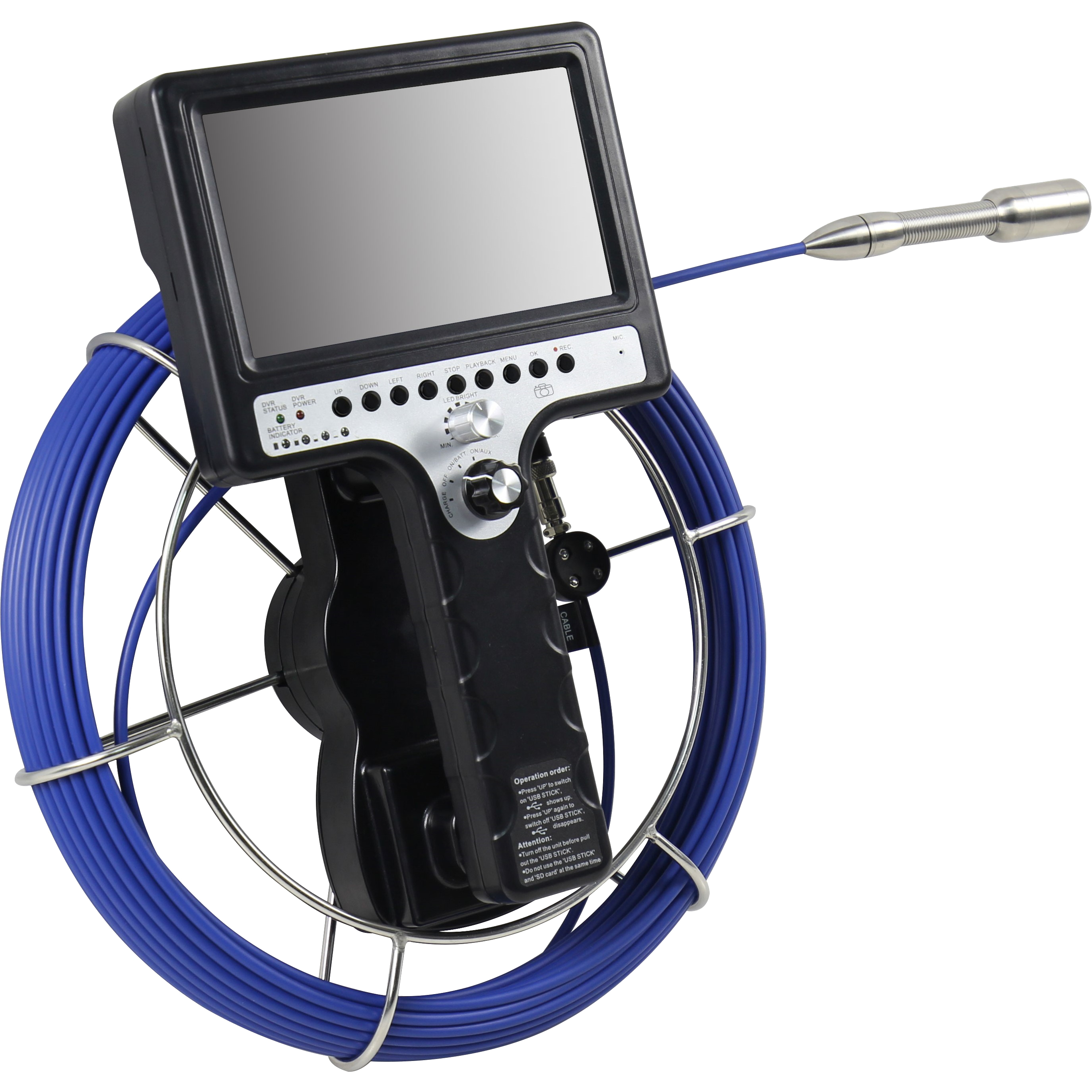

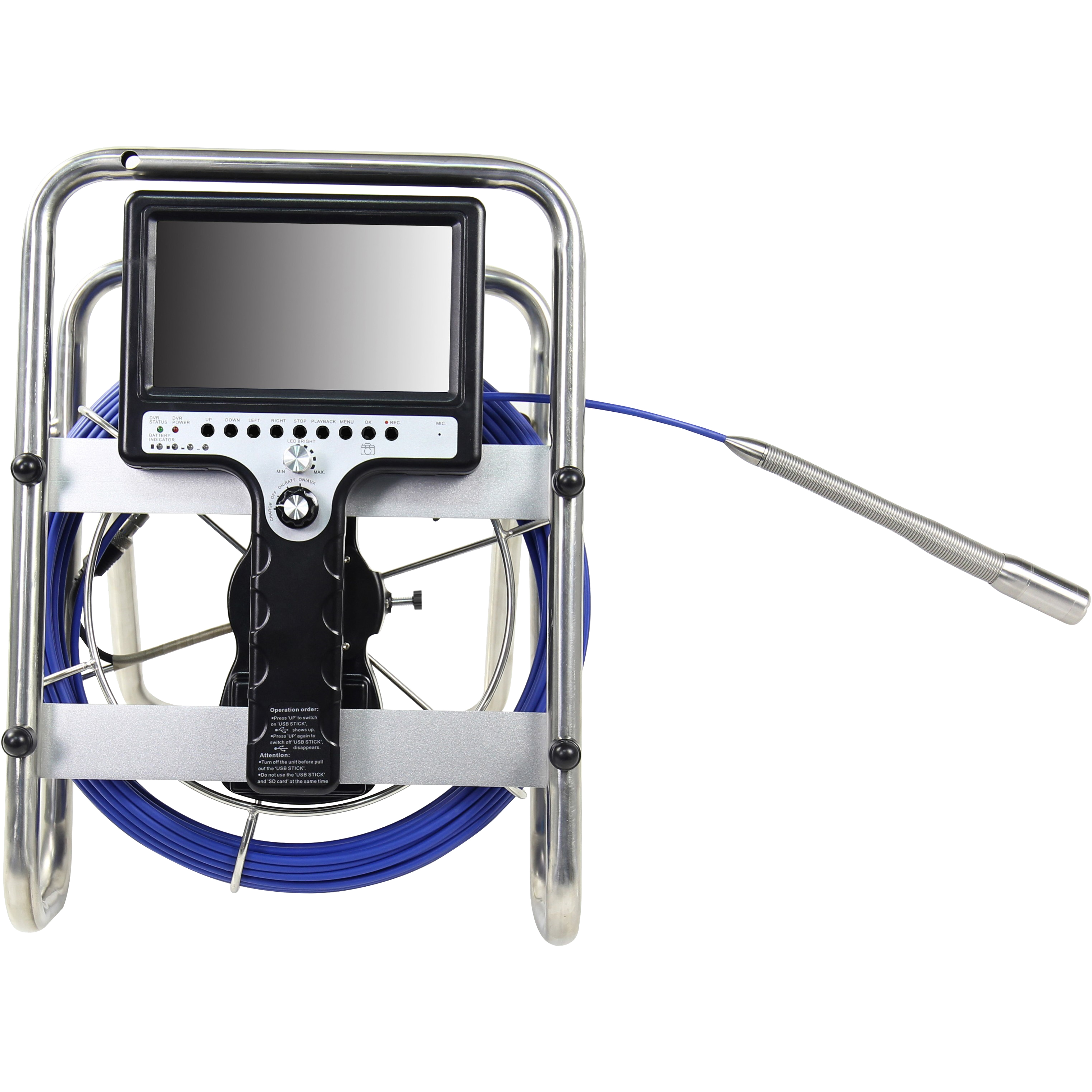

標準タイプ
持ち運びやすくてセッティングも楽々
操作も簡単でどんな検査にも使いやすい
ケーブル+モニターですべての操作が完結。
ワンタッチ動作で、動画・写真をSDカードまたはUSBメモリに記録できます。
IP68の防水機能で、どんな環境下でも使用可能（水深50ｍで30分間使用可能）。

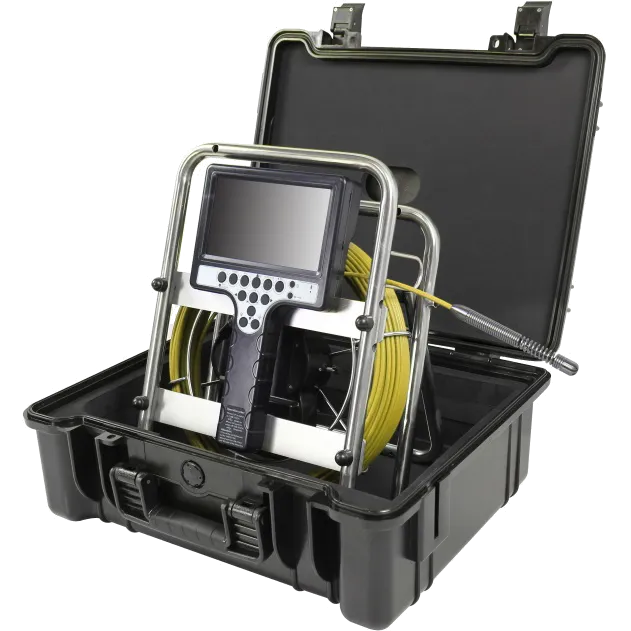

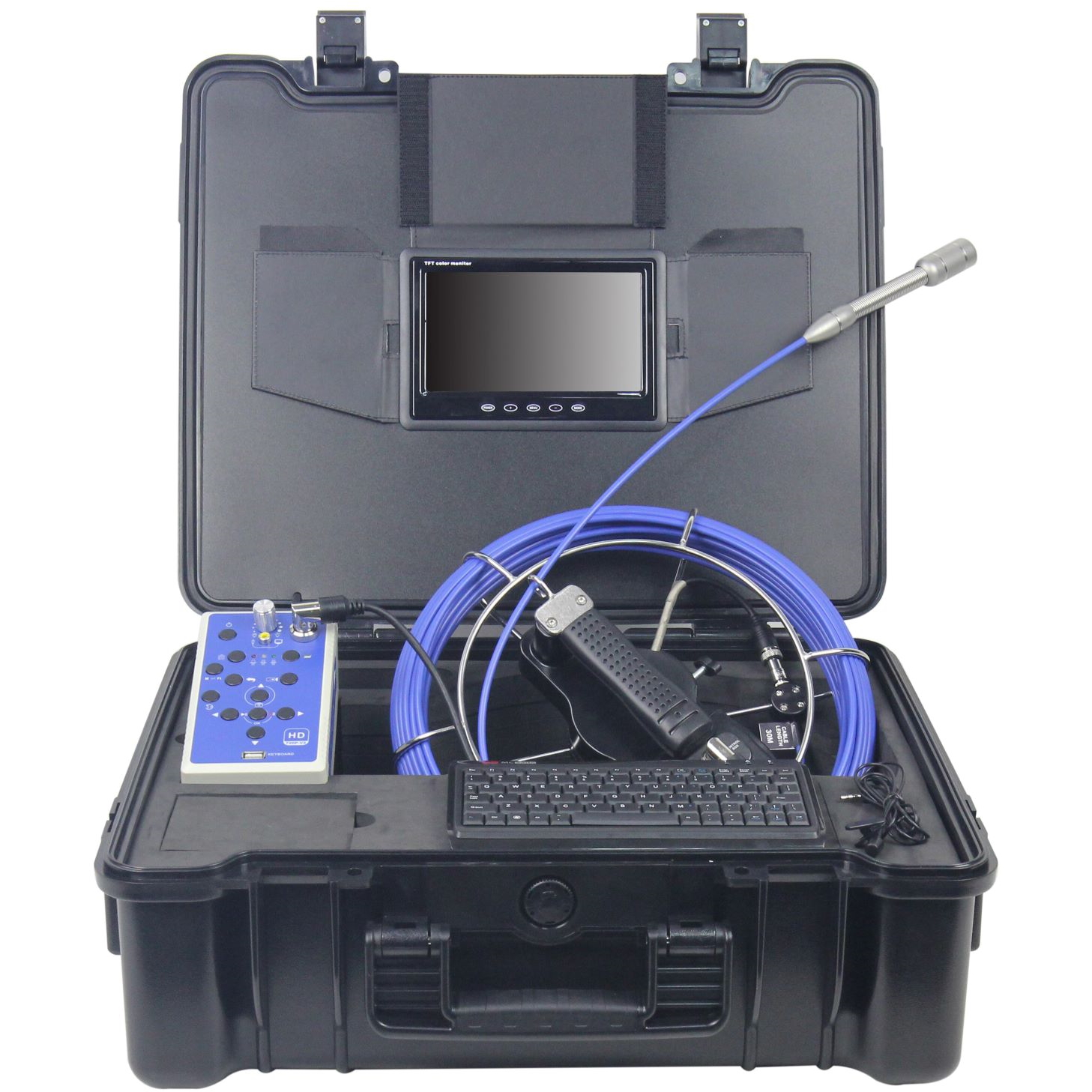

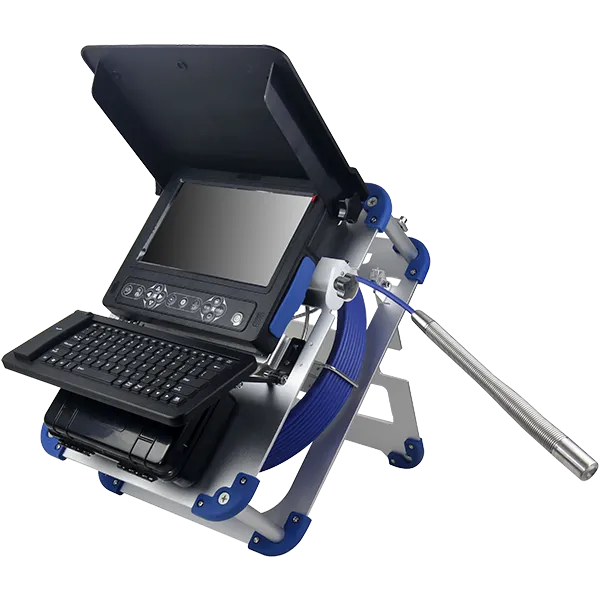

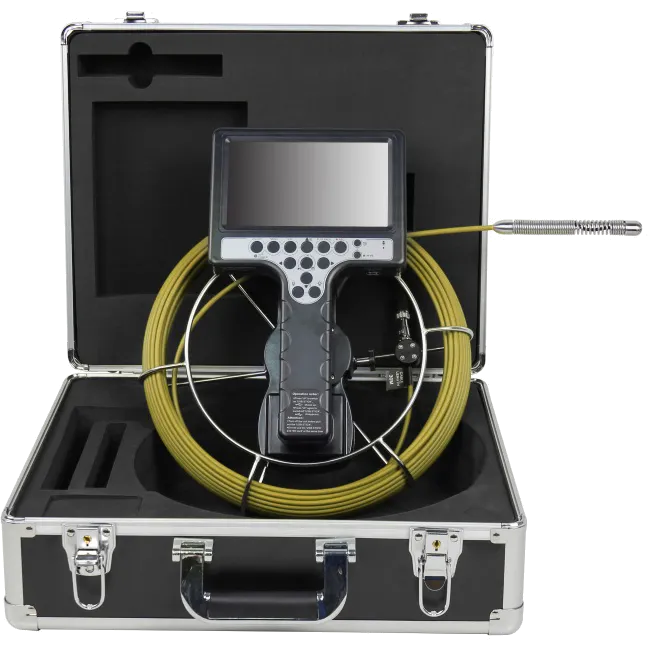

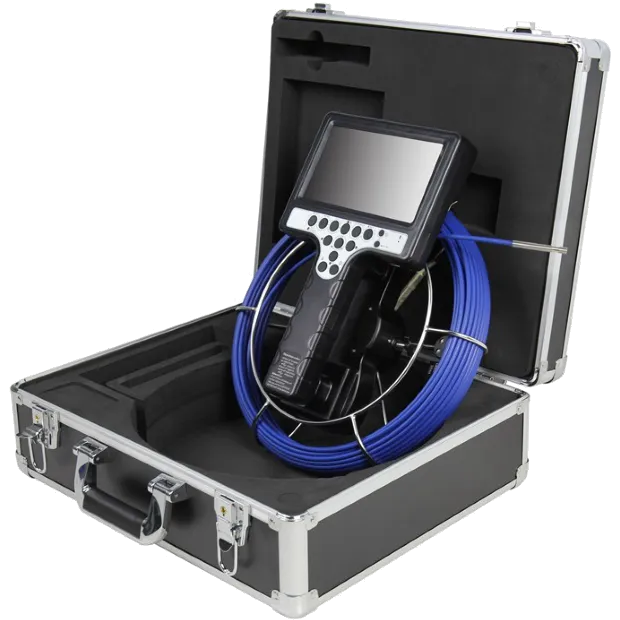

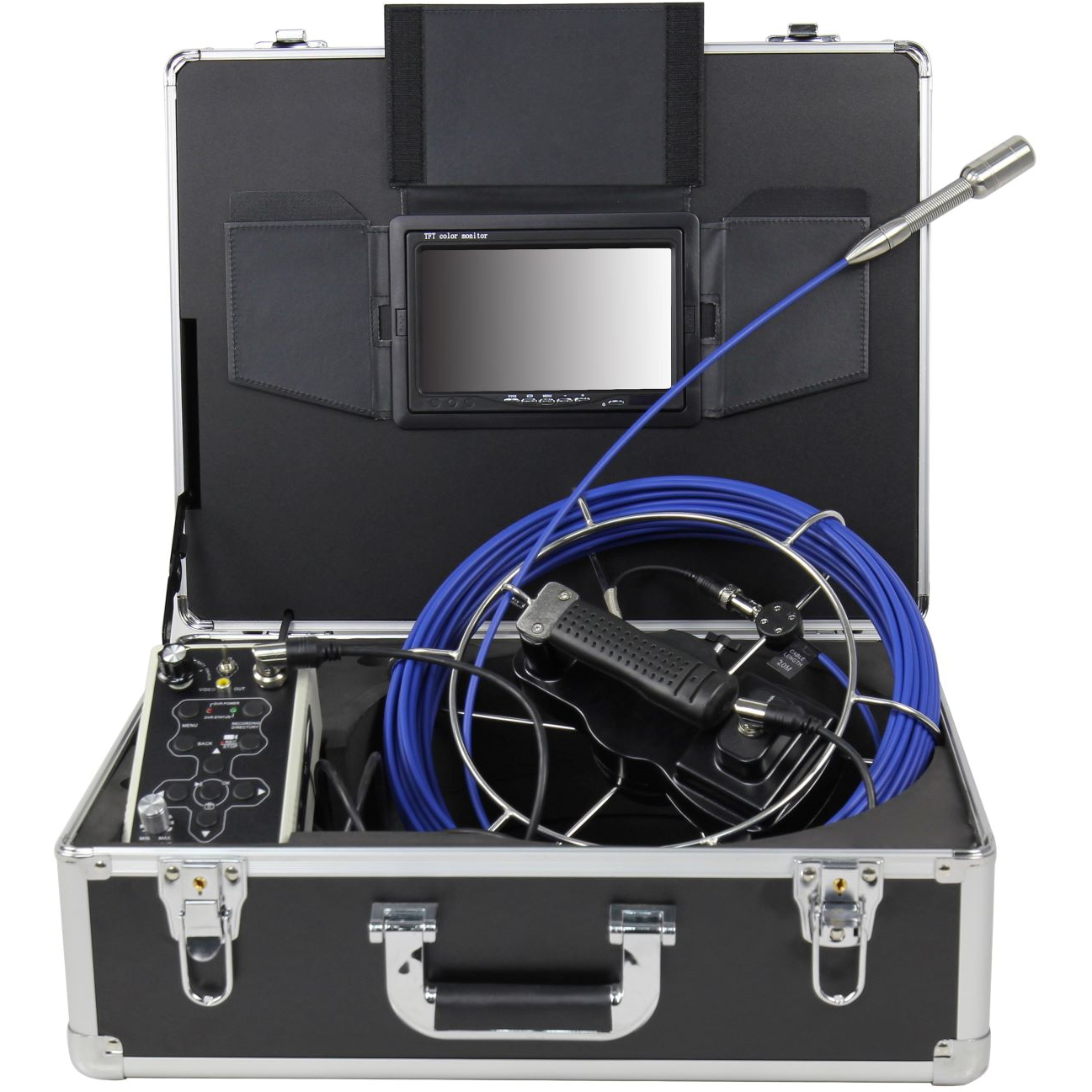

ケース一体型
ケースにモニターが内蔵されている一体型
モニターを持つ手間がなく快適に検査
撮影中の動画に文字を打ち込むテキスト機能を搭載（Hシリーズ）。
IP68の防水機能で、どんな環境下でも使用可能（水深50ｍで30分間使用可能）。
ワンタッチ動作で、動画・写真をSDカードまたはUSBメモリに記録できます。
仕様比較表
| 標準タイプ | |||||
|---|---|---|---|---|---|
| モデル | WPS-B1-C23 | WPS-HD1-C23ABH | WPS-B2-C28L | WPS-B3-C38 | WPS-B3-C50PT |
| 外観 | |
 |
 |
 |
 |
| 適応管直径 | 30～150mm | 60～200mm | 70～200mm | 70～300mm | 60～600mm |
| ケーブル長 | 30m | 30ｍ | 30ｍ | 60ｍ | 60ｍ |
| ケーブル径 | Φ5mm | Φ6.3mm | Φ5mm | Φ7mm | Φ7mm |
| カメラヘッド径 | Φ23mm | Φ23mm | Φ28mm | Φ38mm | Φ50mm |
| カメラヘッド回転 | 無し | 無し | 無し | 無し | 有（パン・チルト） |
| 防水性 | IP68（水深50ｍ） | IP68（水深50ｍ） | IP68（水深50ｍ） | IP68（水深50ｍ） | IP68（水深50ｍ） |
| ケーブルカウンター | 無し | 有 | 有 | 有 | 有 |
| モニタ | 7インチ 800×480 | 10.1インチ 1024×600 | 7インチ 800×480 | 7インチ 800×480 | 7インチ 800×480 |
| ケース一体型 | |||
|---|---|---|---|
| モデル | WPS-A1-C23 | WPS-H2-C23H | WPS-B5-C50PT |
| 外観 |  |
 |
 |
| 適応管直径 | 30～150mm | 60～150mm | 60～600mm |
| ケーブル長 | 20m | 30m | 60m |
| ケーブル径 | Φ5mｍ | Φ5mｍ | Φ9.5mm |
| カメラヘッド径 | Φ23mm | Φ23mm | Φ50mm |
| カメラヘッド回転 | 無し | 無し | 有（パン・チルト） |
| 防水性 | IP68（水深50ｍ） | IP68（水深50ｍ） | IP68（水深50ｍ） |
| ケーブルカウンター | 無し | 有 | 有 |
| モニタ | 7インチ 800×480 | 7インチ 800×480 | 9インチ 800×480 |
048-783-5821
048-783-5059
info@ndtmart.jp-
カメラヘッド径 17mm
通常３～５週間以内

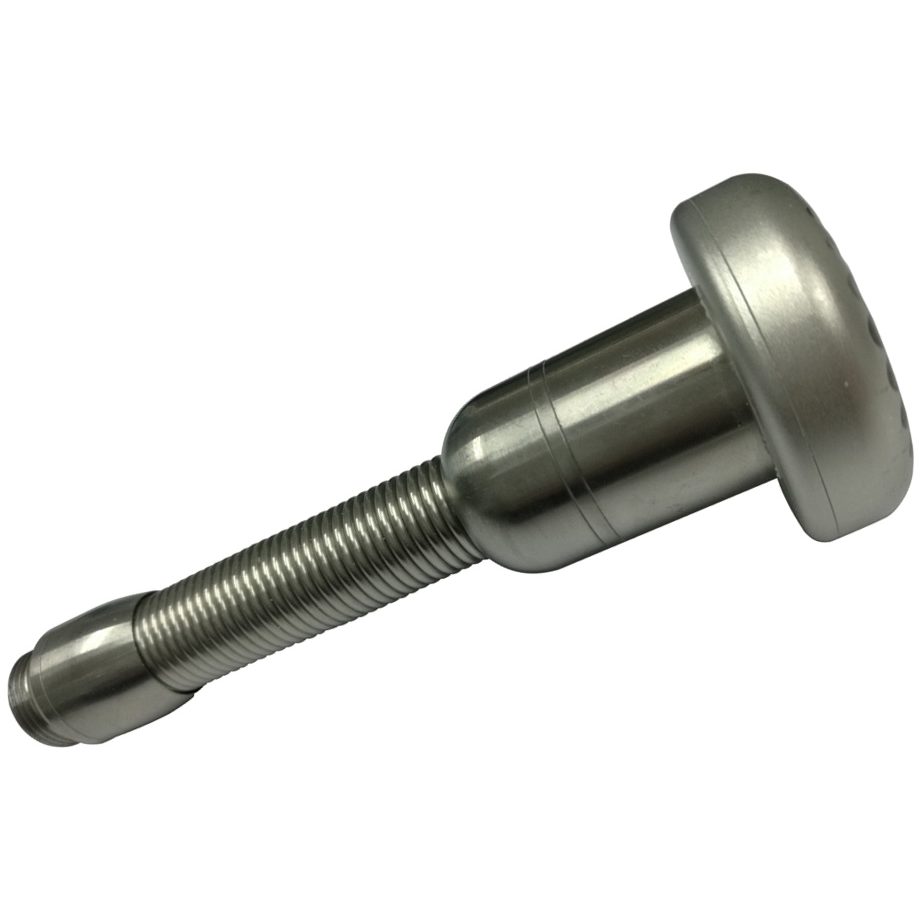

小径配管用の交換用カメラヘッド
30mm〜60mmの小径配管に対応￥66,000
-
カメラヘッド径 23mm-LED42灯
通常３～５週間以内
LED42灯のカメラヘッド
70mm〜200mmの配管に対応￥68,200
-
ヘッド径14mm ケーブル30ｍ
通常３～５週間以内
小径配管用の交換用カメラヘッド＆ケーブル
25mm〜45mmの小径配管に対応￥70,400
-
ヘッド径7mm ケーブル20ｍ
通常３～５週間以内
小径配管用のカメラヘッド＆ケーブル
10mm〜40mmの小径配管に対応￥71,500
-
ヘッド径7mm ケーブル30ｍ
通常３～５週間以内
小径配管用のカメラヘッド＆ケーブル
10mm〜40mmの小径配管に対応￥80,300
-
ケーブル20ｍ ヘッド径23mm
通常３～５週間以内
90°のエルボを2か所通過可能。ワンタッチでビデオと写真の撮影。
7時間のロングバッテリー、IP68の防水構造でどんな現場にも対応。
さらに、デジタル10倍ズーム機能も搭載。￥115,500
-
ケーブル30ｍ ヘッド径14mm
通常３～５週間以内
小径配管用のカメラヘッド＆ケーブル
25mm〜45mmの小径配管に対応。90°のエルボを2か所通過可能（配管径30mm以上）。ワンタッチでビデオと、写真の撮影可能。￥137,500
-
ケーブル30ｍ ヘッド径23mm
通常３～５週間以内
90°のエルボを2か所通過可能。ワンタッチでビデオと写真の撮影。
7時間のロングバッテリー、IP68の防水構造でどんな現場にも対応。
さらに、デジタル8倍ズーム機能も搭載。￥145,200
-
ケーブル30ｍ ヘッド径7mm
通常３～５週間以内
小径配管用のカメラヘッド＆ケーブル
10mm〜40mmの小径配管に対応。
ワンタッチでビデオと、写真の撮影可能。￥165,000
-
ケーブル30ｍ ヘッド径14mm
通常３～５週間以内
小径配管用のカメラヘッド＆ケーブル
25mm〜45mmの小径配管に対応。90°のエルボを2か所通過可能（配管径30mm以上）。ワンタッチでビデオと、写真の撮影可能。￥170,500
-
ケーブル30ｍ ヘッド径23mm
通常３～５週間以内
90°のエルボを2か所通過可能。ワンタッチで楽々録画と撮影。
7時間のロングバッテリー、IP68の防水構造でどんな現場にも対応。￥192,500
-
ケーブル30ｍ ヘッド径28mm
通常３～５週間以内
90°のエルボを2か所通過可能。ワンタッチでビデオと写真の撮影。
7時間のロングバッテリー、IP68の防水構造でどんな現場にも対応。
さらに、デジタル8倍ズーム機能も搭載。￥229,900
-
ケーブル30ｍ ヘッド径23mm
通常３～５週間以内
大きくて見やすい10.1インチ高精細モニタ。
90°のエルボを2か所通過可能。ワンタッチでビデオと写真の撮影。
IP68の防水構造でどんな現場にも対応。
さらに、動画や写真にテキスト入力も可能。￥264,000
-
ケーブル60ｍ ヘッド径38mm
通常３～５週間以内
ケーブル長60mで工場やマンション等の大型建築・構造物の検査に最適
90°のエルボを2か所通過可能。ワンタッチでビデオと写真の撮影。
7時間のロングバッテリー、IP68の防水構造でどんな環境下でもご使用いただけます。￥401,500
-

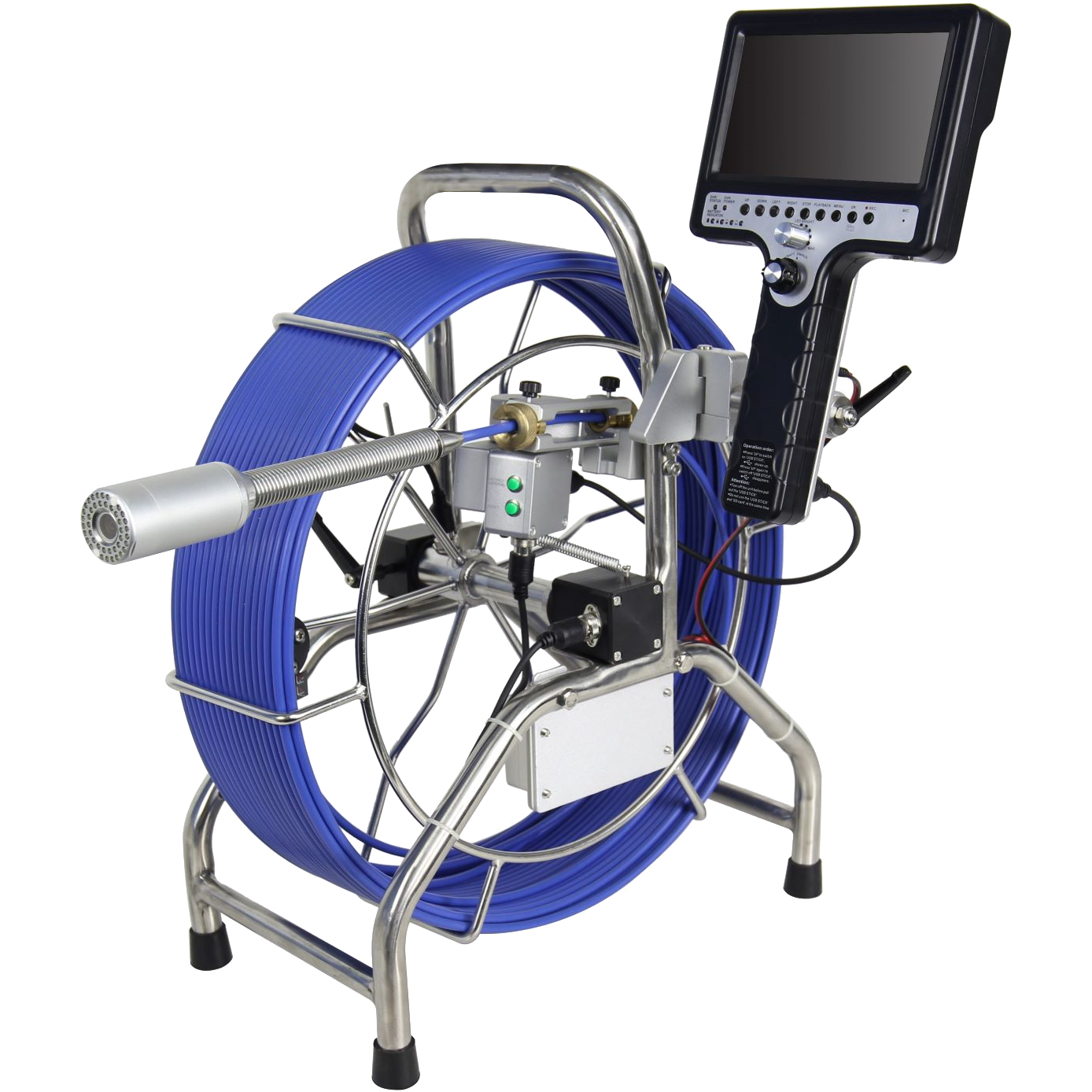

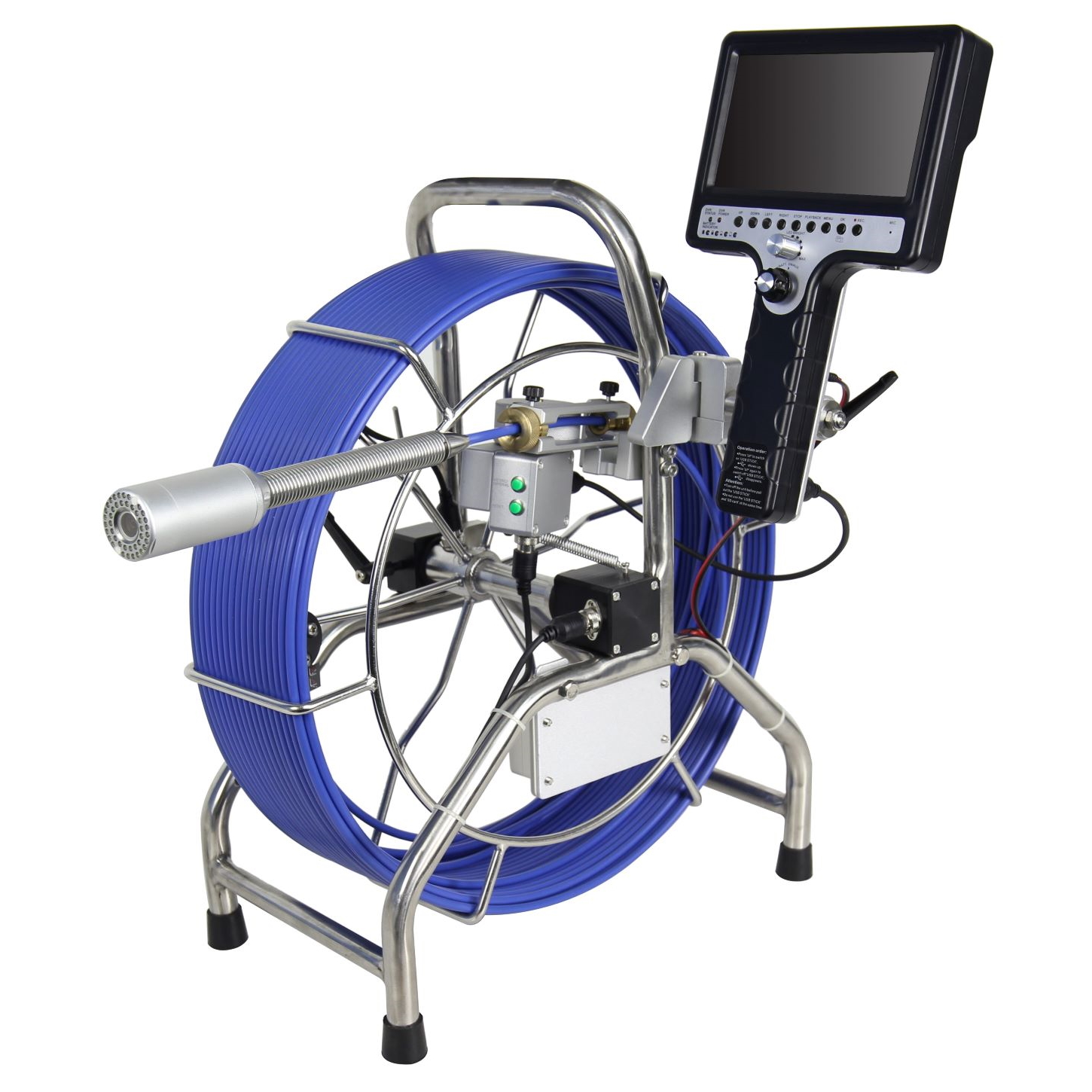

ｹｰﾌﾞﾙ60ｍ ﾍｯﾄﾞφ50 ﾊﾟﾝ･ﾁﾙﾄ回転型
通常３～５週間以内
パン360°、チルト180°回転可能な高性能カメラ
ワンタッチでカメラの回転操作、ビデオと写真の撮影
ケーブル長60mで工場やマンション等の大型建築・構造物の検査に最適
7時間のロングバッテリー、IP68の防水構造でどんな現場にも対応￥547,800
-
ｹｰﾌﾞﾙ60ｍ ﾍｯﾄﾞφ50 ﾊﾟﾝ･ﾁﾙﾄ回転型
通常３～５週間以内
パン360°、チルト180°回転可能な高性能カメラ
ワンタッチでカメラの回転操作、ビデオと写真の撮影
ケーブル長60mで工場やマンション等の大型建築・構造物の検査に最適
バッテリー内蔵、IP68の防水構造、動画・写真へのテキスト入力￥745,800
