超音波探傷器

超音波探傷器は、溶接部や材料内部の割れやきずの検査に適した検査装置です。試験体の表面に探触子を当て内部に超音波を伝播させ、反射した信号を観察することで、きずの有無だけでなく、きずの位置や大きさも推定することができます。超音波厚さ計では測定できない厚物や高減衰材の測定も可能です。探傷方法には、垂直探傷と斜角探傷の2つの方法があります。
NDTマートでは、通常の超音波探傷器に加え、小型のUSBタイプの探傷器も販売しています。

More

＜主な用途＞
・素材探傷
・溶接部探傷
・厚さ測定
・接着・剥離検査

＜測定方式について＞
測定方法には、垂直探傷と斜角探傷の大きく2つの方法があります。垂直探傷とは、試験体に対して垂直に超音波を入射し、内部の欠陥で反射したエコーを観察する方法です。一般的には縦波が使用されます。内部に欠陥がない場合、試験体の底面で反射した底面エコーのみが表示されます。探傷だけでなく、厚さ計では測定が難しい厚物の肉厚測定にも使用されています。
斜角探傷は、試験体に対して斜めに超音波を入射し探傷する方法です。欠陥が無い場合、底面エコーは現れません。主に、溶接部の探傷に使用されています。

製品情報

超音波探傷器 CTS-2020E

CTS-2020E

リーズナブルで使いやすい、大人気の超音波探傷器
使いやすくて高性能、しかも丈夫で故障が少ない、 お勧めの1台

JIS Z 3060に準拠したDAC（エコー高さ区分線）とＪフランク機能を搭載。
快適な操作性に加え、故障が少なく耐久性に優れたNDTマートお勧めの超音波探傷器です。

全国鐵構工業協会「建築鉄骨検査技術者（製品・超音波）資格試験」実技試験持込み認定機種
日本非破壊検査協会「非破壊試験技術者資格試験UT1，UT2」実技試験持込み認定機種

超音波探傷器 CTS-2020Eへのリンク

高性能デジタル超音波探傷器

CTS-2020E

価格はログイン後に表示

超音波探傷器用スターター4点セット FLAW-SETへのリンク

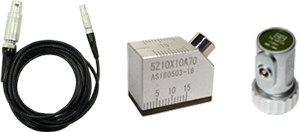

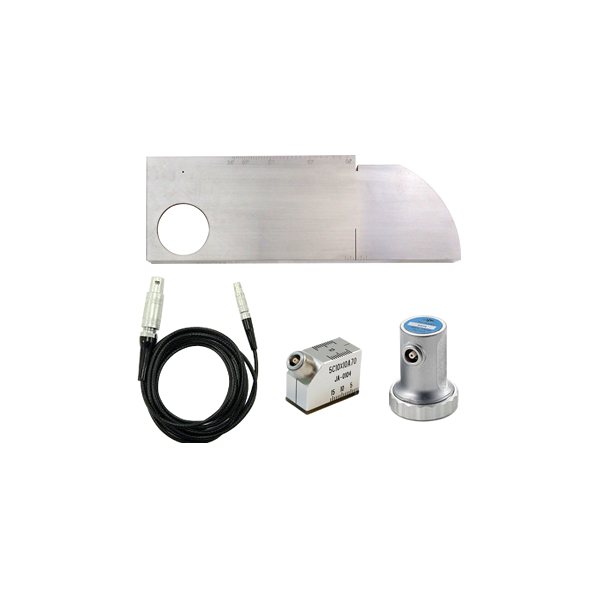

STB-A1試験片（同寸法）＆探触子等4点
スターターセット *セット価格

FLAW-SET

95,800円

超音波探傷器 US-KEY

US-KEY

常識を覆す最新鋭の超小型超音波探傷器
USBに接続するだけで、PC・タブレットが高性能な超音波探傷器に

世界最小クラスの高性能な超音波探傷器です。
シンプルで直感的に操作できるため、すぐに操作することができます。初心者にもおすすめの、全く新しいコンセプトの超音波探傷器です。

超音波探傷器 US-KEYへのリンク

全長70mm超軽量モデル
超音波探傷器

US-KEY

490,000円
超音波探傷器用スターター4点セット FLAW-SETへのリンク

STB-A1試験片（同寸法）＆探触子等4点
スターターセット *セット価格

FLAW-SET

95,800円

超音波探傷器の定期点検・性能測定

定期点検・性能測定

校正証明書・検査成績書・トレーサビリティー体系図のお得な3点セットです。

JIS Z 2352（超音波探傷装置の性能測定方法）に基いた定期点検・性能測定を行います。

※他社製の探傷器には、校正証明書は付属しません。

超音波探傷器の定期点検 KFD-CALへのリンク

超音波探傷器 定期点検

KFD-CAL

28,000円
超音波探傷器の性能測定 KFD-PERへのリンク

超音波探傷器 性能測定

KFD-PER

40,000円
