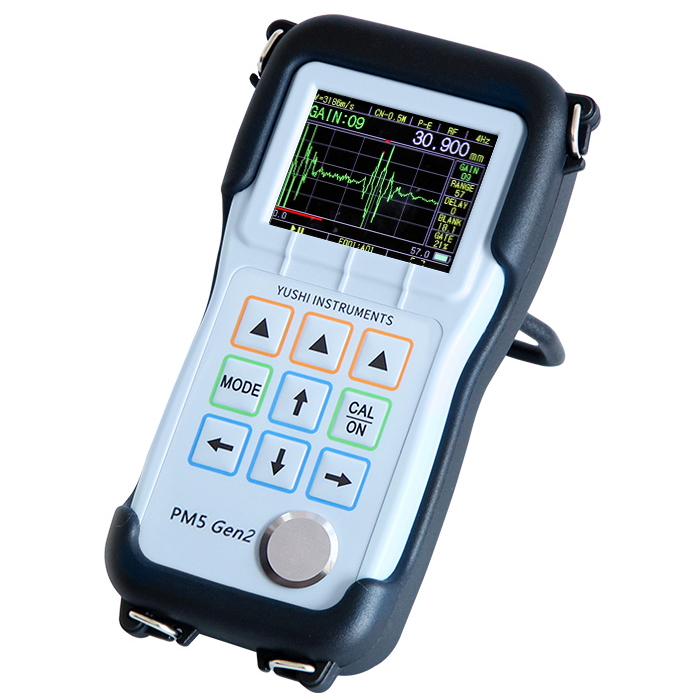

薄物用超音波厚さ計
0.001mm・標準プローブ

型番 PM5 Gen2
価格 540,000 ~ 610,000円 (税込 594,000 ~ 671,000円)
27,000ポイント(円分)

通常2~3週間以内

  • 校正証明書付属
  • 検査成績書付き
  • 2年保証
  • デモ機あり

最大20個のエコーを監視するマルチエコーモード
圧倒的な再現性で0.15mmから測定可能
音速の速いセラミックも正確に測定

0.15mmの薄物から驚異的な再現性で測定可能な、0.001mm分解能の精密検査用超音波厚さ計。20個までのエコーを読み取り可能なマルチエコーモードは、従来の常識を覆す圧倒的な高精度測定を実現。セラミックなど音速の速い材料も安定して測定可能(最大18,699m/s)。その他、リアルタイム波形表示(A・Bスコープ)、感度・ゲート調整など、厚さ測定に必要な機能は標準で搭載。

オプション
数量
カートに追加しました。
カートへ進む

FEATURE 特長

  • 最大20エコー監視可能なマルチエコーモードによる圧倒的な精度と信頼性
  • セラミックなど音速の速い材料も安定して測定(最大18,699m/s)
  • リアルタイムAスコープ表示(RF、正半波、負半波、全波)と、Bスコープ表示
  • 塗装を剥がさずに母材の厚さのみを測定
  • 大容量メモリ(測定値保存:最大100,000件、波形&設定保存:最大400件)(オプション)
  • 衝撃から装置を保護する、スタンド付きのプロテクトケースが付属
  • 校正証明書&安心の2年保証付き

最大20エコー監視可能なマルチエコーモードによる圧倒的な精度と信頼性

最大20エコーまで監視可能の画像
最大20エコーまで監視可能

0.15mmの薄物から測定可能の画像
0.15mmの薄物から測定可能

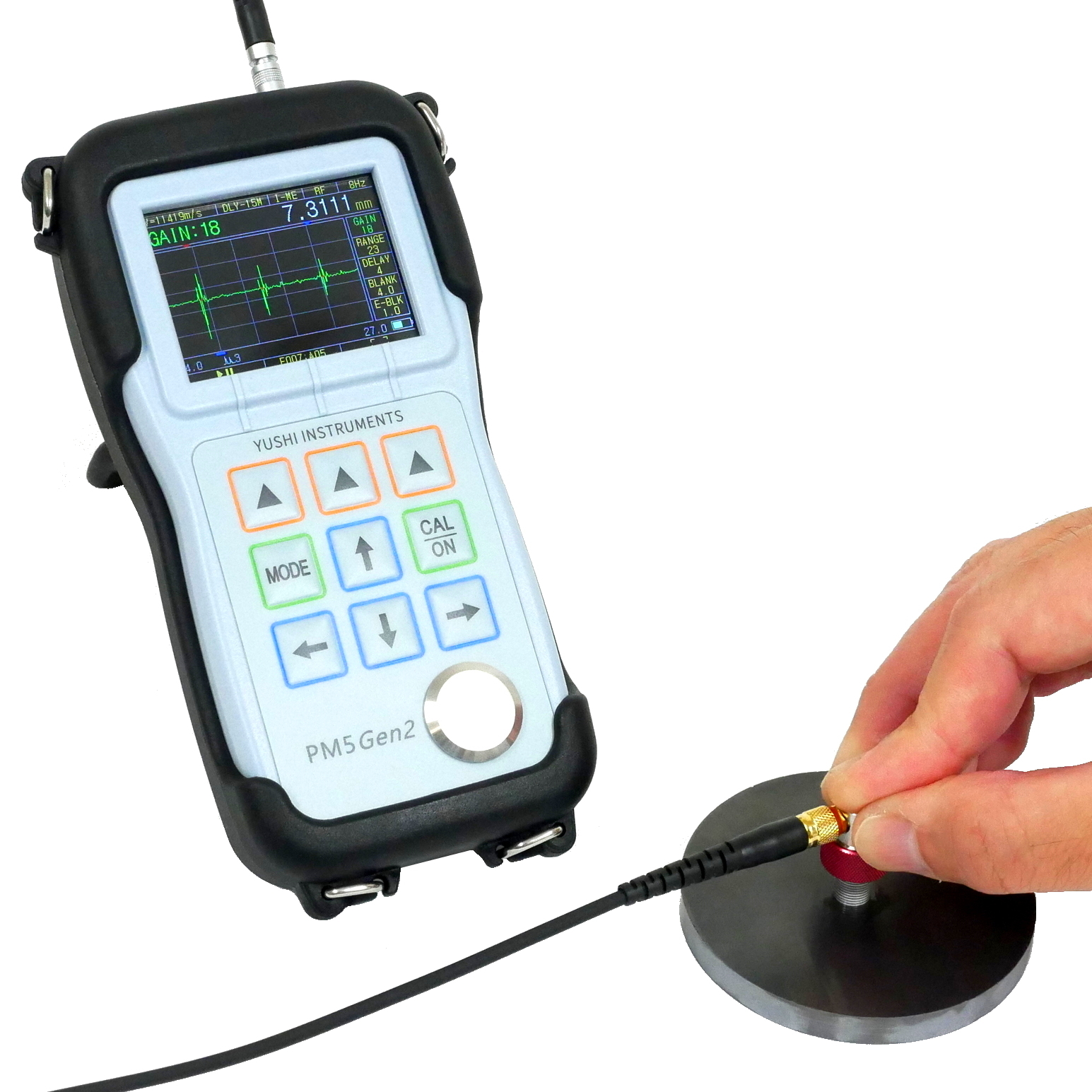

測定風景の画像

セラミックなど音速の速い材料も安定して測定(最大18,699m/s)

測定風景の画像

従来機種では対応できなかった音速10,000m/s以上の材料も測定可能の 画像

従来機種では対応できなかった音速10,000m/s以上の材料も測定可能

最大18,699m/sまで設定可能の画像
最大18,699m/sまで設定可能

リアルタイムAスコープ表示(RF、正半波、負半波、全波)と、Bスコープ表示

RFの画像
RF

全波の画像
全波

Bスコープの画像
Bスコープ

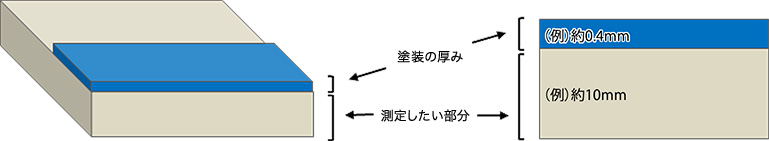

塗装を剥がさずに母材の厚さのみを測定

測定風景の画像
計測表示の画像
測定面説明の画像

大容量メモリ(測定値保存:最大100,000件、波形&設定保存:最大400件)(オプション)

測定値表示の画像

標準付属のソフト(Windows用)で測定値をPCに転送の画像
標準付属のソフト(Windows用)で測定値をPCに転送

PCとの接続の画像

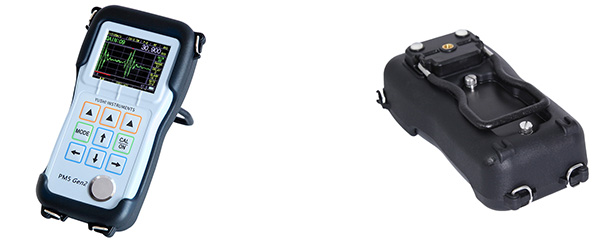

衝撃から装置を保護する、スタンド付きのプロテクトケースが付属

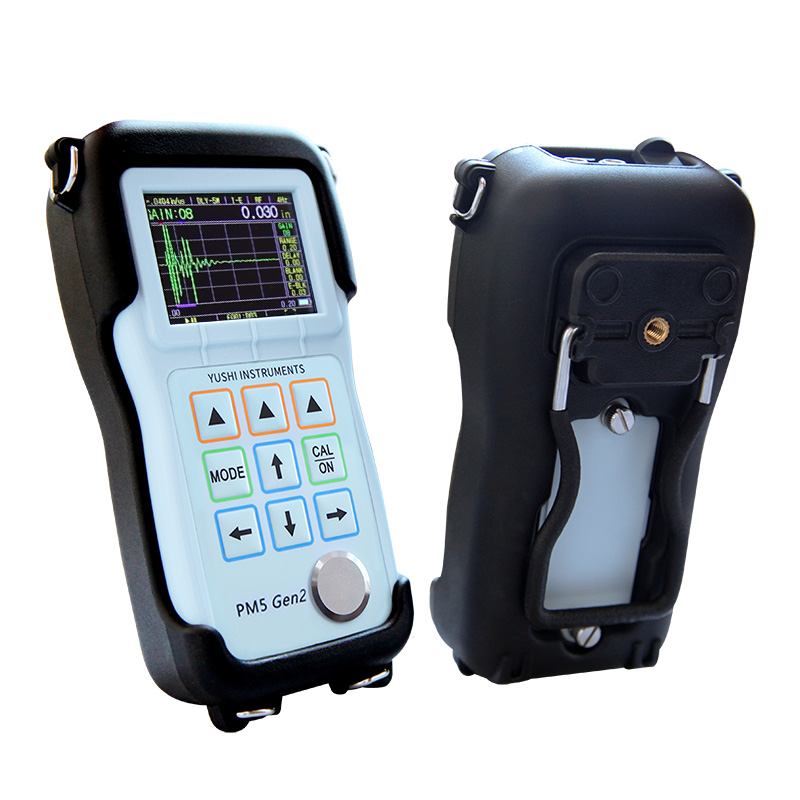

製品外観の画像

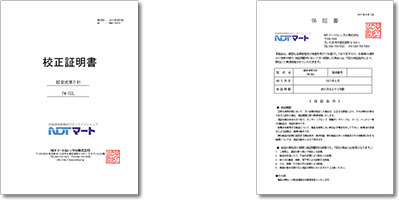

校正証明書&安心の2年保証付き

校正証明書&安心の2年保証付きの画像

SPECIFICATION 仕様

ディスプレイ 320×240ピクセル TFTカラー液晶ディスプレイ
探触子 D15A(15MHz)
測定範囲 インターフェースエコー:0.5〜30mm
エコー・エコー(スルーペイント):0.15〜15mm
マルチエコー:0.15〜10mm
自動モード:0.15〜30mm
※測定材料および表面状態、探触子により異なる。
分解能 0.001mm / 0.01mm / 0.1mm
音速 310〜18,699m/s
メモリ 測定値保存:最大100,000件、波形&設定保存:最大400件(オプション)
電源 単3電池×2本(アルカリ電池で24時間以上動作)
オートパワーオフ機能 5分 / 10分 / 20分 / OFF
測定単位 mm / inch / μm / mil
動作温度 -10℃〜50℃
寸法 153mm(H)×76mm(W)×37mm(D)(プロテクトケース含まず)
重量 280g(電池含む、プロテクトケース含まず)
言語 英語、中国語

ACCESSORIES 付属品

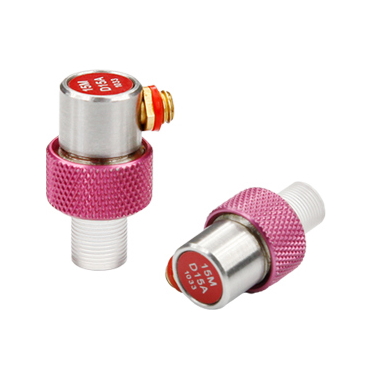

  • 探触子 D15A(精密測定用、ディレイラインチップ付き)
  • 試験片(4mm[鋼換算]、本体内蔵)
  • カプラント
  • 単3電池×2本
  • キャリングケース
  • 取扱説明書(和文)
  • 取扱説明書(英文)
  • 校正証明書、検査成績書、トレーサビリティー体系図
  • 保証書(2年保証)

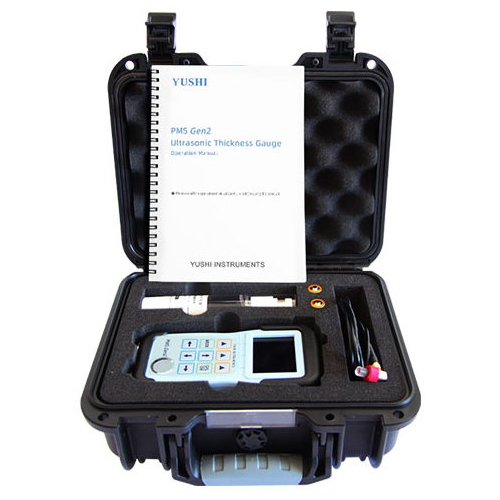

付属品の写真
