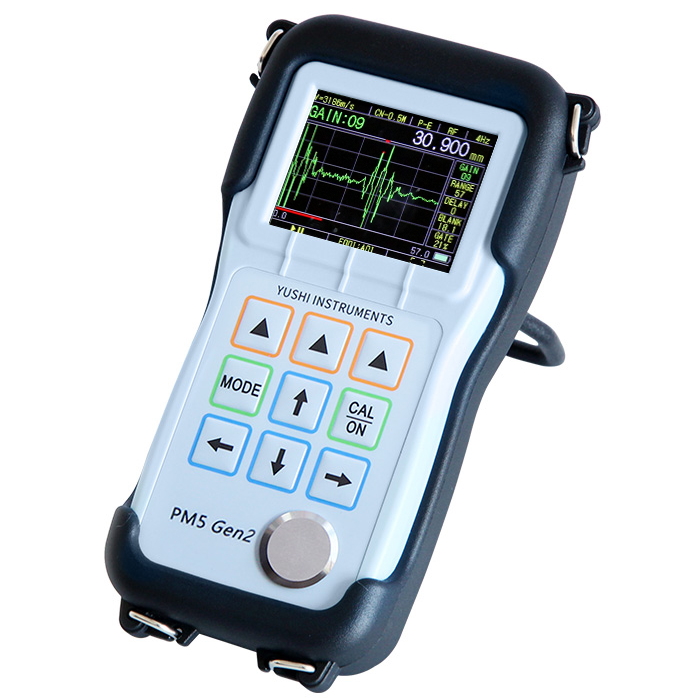

薄物用超音波厚さ計
0.001mm・ペン型プローブ
型番 PM5 Gen2 Pen
価格 920,000 ～ 1,000,000円
（税込 1,012,000 ～ 1,100,000円）
46,000ポイント（円分）通常２～３週間以内
プレス成型品・樹脂成型品などの湾曲部に最適なペン型プローブ
専用ホルダで小径パイプ・チューブの測定が初心者でも簡単
最大20個のエコーを監視するマルチエコーモード

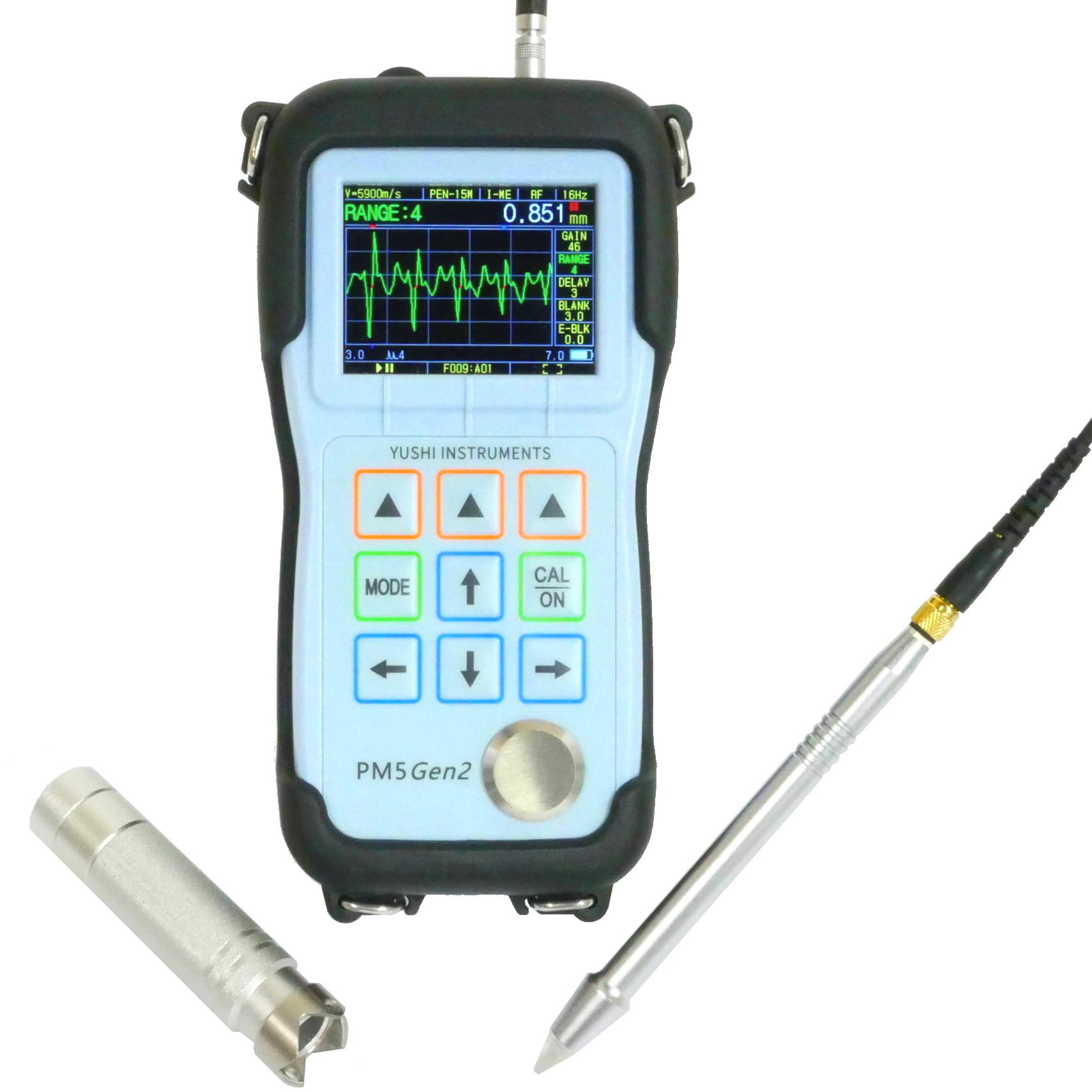

複雑な形状のプレス成形品やペットボトルなどのブロー成形品(樹脂成形品)に最適な、ペン型トランスデューサーと0.001mm分解能の精密超音波厚さ計のセット。
付属のプローブホルダとオート測定モードで、高圧ガス配管や小径パイプを誰でも驚きの再現性で測定可能。20個までのエコーを読み取り可能なマルチエコーモードは、従来の常識を覆す圧倒的な高精度測定を実現。その他、リアルタイム波形表示（A・Bスコープ）、感度・ゲート調整など、厚さ測定に必要な機能は標準で搭載。
FEATURE 特長
- 複雑な形状のプレス成形品・樹脂成形品に最適なペンシル型プローブ
- プローブホルダとオート測定モードで誰でも正確にパイプ・チューブを測定
- 最大20エコー監視可能なマルチエコーモードによる圧倒的な精度と信頼性
- リアルタイムAスコープ表示（RF、正半波、負半波、全波）と、Bスコープ表示
- 大容量メモリ（測定値保存：最大100,000件、波形＆設定保存：最大400件）（オプション）
- 衝撃から装置を保護する、スタンド付きのプロテクトケースが付属
- 校正証明書＆安心の2年保証付き
複雑な形状のプレス成形品・樹脂成形品に最適なペンシル型プローブ
プレス成型品や樹脂成型品の湾曲部を正確に測定

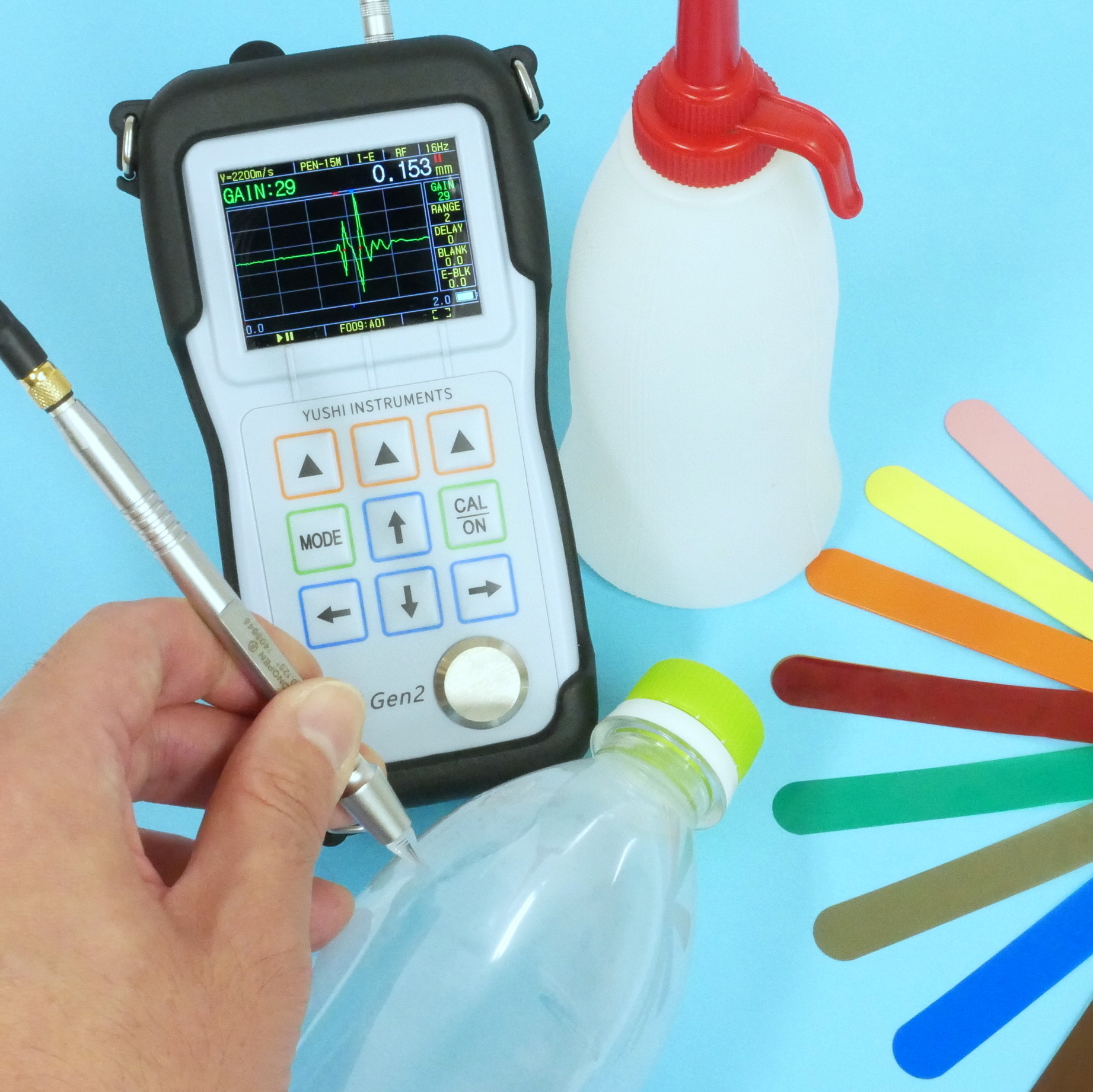

樹脂 0.15mmの薄物から測定可能

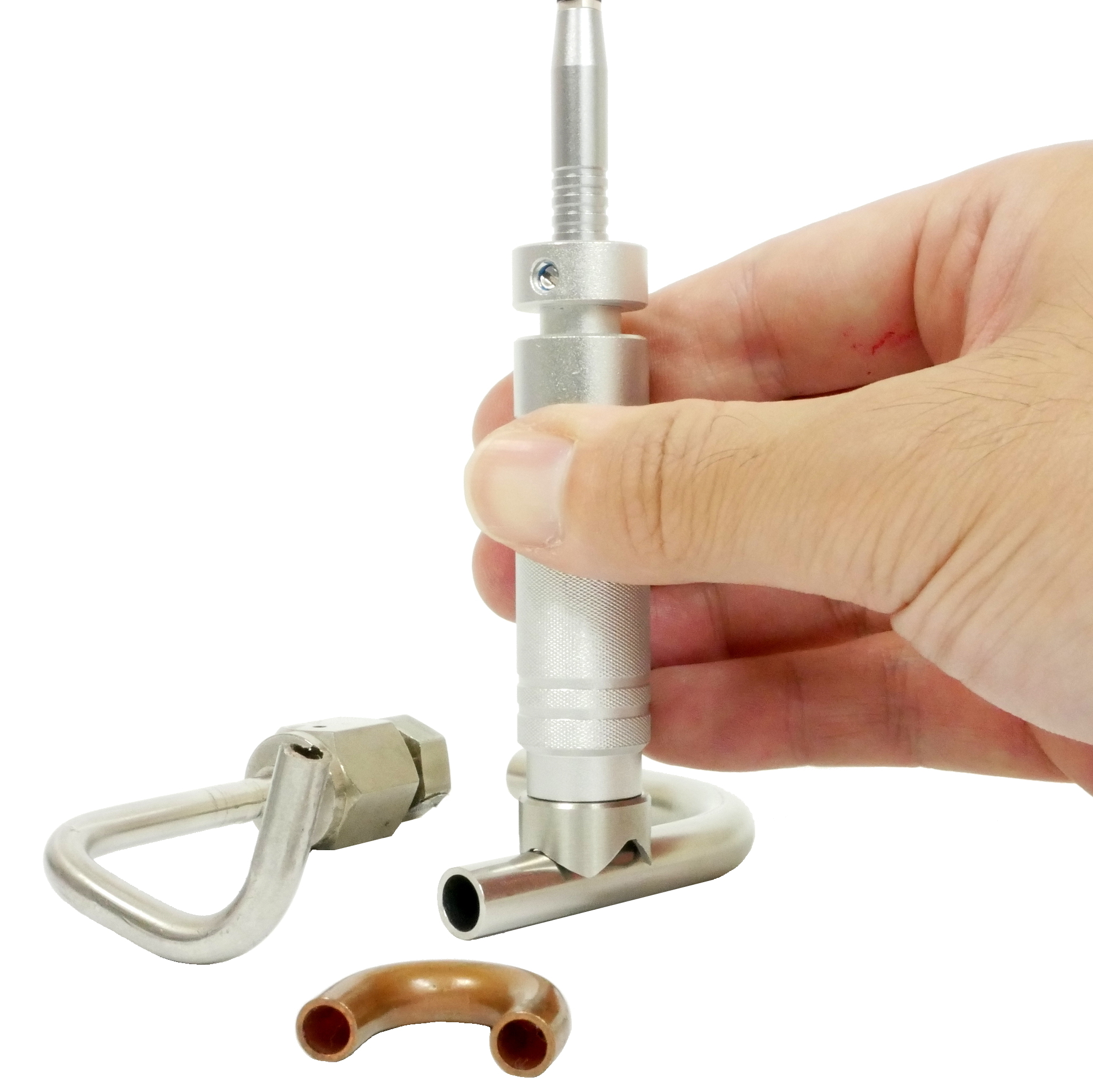

プローブホルダとオート測定モードで誰でも正確にパイプ・チューブを測定
パイプ曲面に常に垂直に当たるため不慣れな方でも安心
複雑な設定が不要なオート測定モード
最大20エコー監視可能なマルチエコーモードによる圧倒的な精度と信頼性
最大20エコーまで監視可能
0.001mmの分解能 ＆ 驚きの再現性
リアルタイムAスコープ表示（RF、正半波、負半波、全波）と、Bスコープ表示
RF
全波
Bスコープ
大容量メモリ（測定値保存：最大100,000件、波形＆設定保存：最大400件）（オプション）
標準付属のソフト（Windows用）で測定値をPCに転送

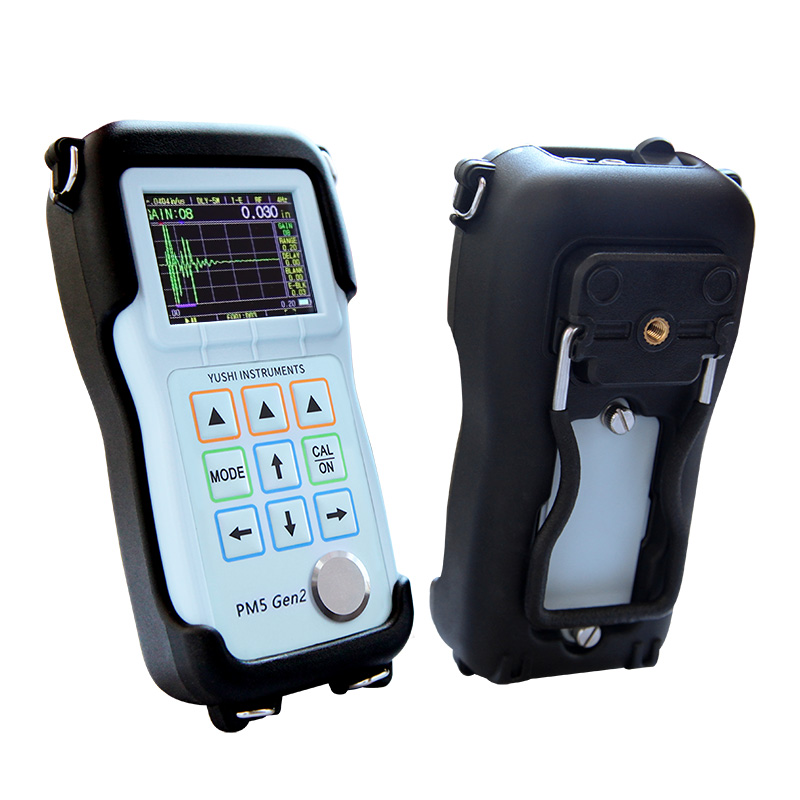

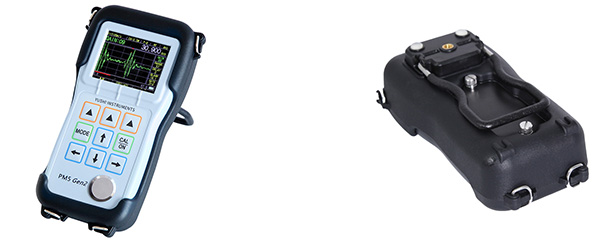

衝撃から装置を保護する、スタンド付きのプロテクトケースが付属

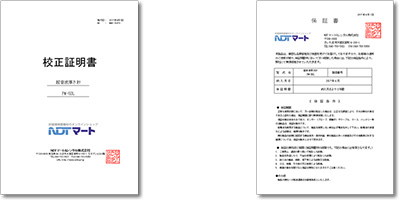

校正証明書＆安心の2年保証付き
SPECIFICATION 仕様
| ディスプレイ | 320×240ピクセル TFTカラー液晶ディスプレイ |
|---|---|
| 探触子 | V260-SM（15MHz、OLYMPUS製） |
| 測定範囲 | 鉄：0.35〜15mm 樹脂：最小 0.15mm ※測定材料および表面状態、探触子により異なる。 |
| 分解能 | 0.001ｍｍ / 0.01ｍｍ / 0.1mm |
| 音速 | 310〜18,699m/s |
| メモリ | 測定値保存：最大100,000件、波形＆設定保存：最大400件（オプション） |
| 電源 | 単3電池×2本（アルカリ電池で24時間以上動作） |
| オートパワーオフ機能 | 5分 / 10分 / 20分 / OFF |
| 測定単位 | mm / inch / μm / mil |
| 動作温度 | -10℃〜50℃ |
| 寸法 | 153mm（H）×76mm（W）×37ｍｍ（D）（プロテクトケース含まず） |
| 重量 | 280g（電池含む、プロテクトケース含まず） |
| 言語 | 英語、中国語 |
ACCESSORIES 付属品

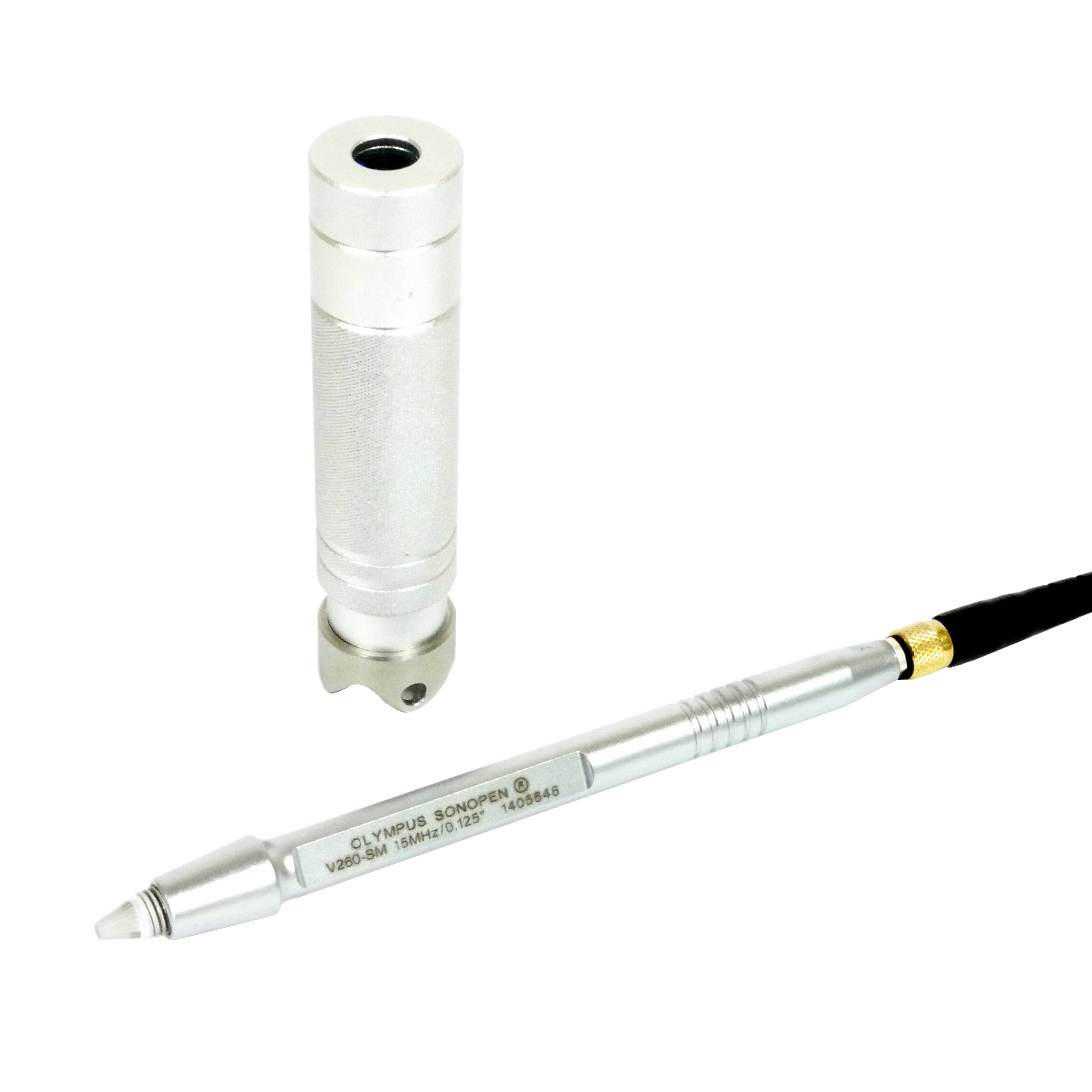

- 探触子 V260-SM（ペンシル型、OLYMPUS製）
- プローブホルダ SLH-V260-SM（OLYMPUS製）
- 試験片（4mm［鋼換算］、本体内蔵）
- カプラント
- 単3電池×2本
- キャリングケース
- 取扱説明書（和文）
- 取扱説明書（英文）
- 校正証明書、検査成績書、トレーサビリティー体系図
- 保証書（2年保証）
